火災報警控制器與消防聯動控制器有何不同？

火災報警控制器與消防聯動控制器的區別

?◆火災報警控制器是火災自動報警系統的控制中心，能夠接收并發出火災報警信號和故障信號，同時完成相應的顯示和控制功能。

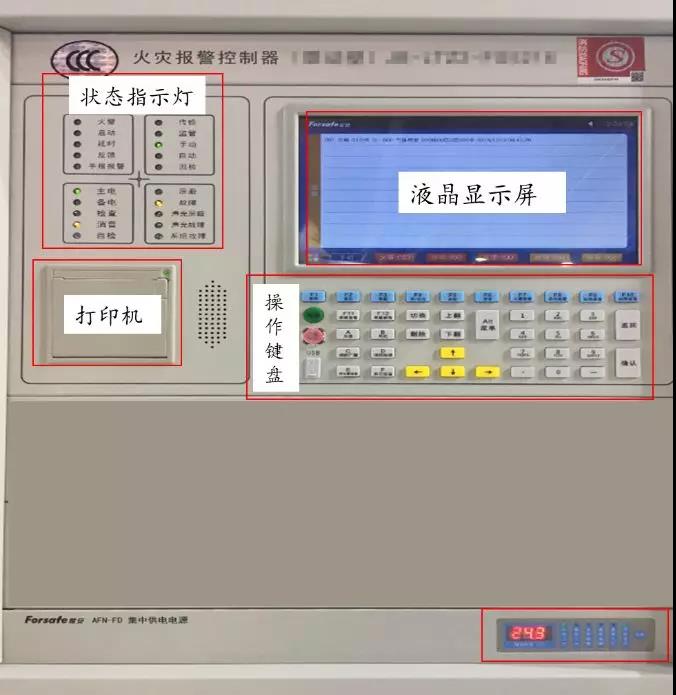

如下圖所示，從正面看，火災報警控制器共包含四大部分：系統狀態指示燈、液晶顯示屏、打印機和控制器操作鍵盤。

1.系統狀態指示燈
系統狀態指示燈的作用是顯示主機狀態。每個指示燈旁邊都應有相應指示功能的標注，比如火警、故障等等。當系統存在這些狀態時，相應的燈就會點亮，反之，就處于熄滅狀態。指示不同狀態的指示燈顏色應作區分：紅色指示火災報警狀態、監管狀態、向火災報警傳輸設備傳輸信號和向消防聯動設備輸出控制信號；黃色指示故障、屏蔽、自檢狀態；綠色表示電源工作狀態。

2.液晶顯示屏
液晶顯示屏?xí)@示系統狀態的詳細信息。例如火災報警狀態，系統狀態指示燈僅通過點亮火警燈來告知相關人員有火警信息，但看不出有幾個火警、具體發生在哪些部位、何時發生的。以上具體信息在液晶顯示屏上會詳細顯示。

3.打印機
系統中發生的所有事件，除了可以用系統狀態指示燈指示狀態、在液晶顯示屏中顯示信息外，還可以用打印機打印出來。

4.火災報警控制器操作鍵盤
控制器操作鍵盤包含自檢、消音、復位、打印、屏蔽、刪除、方向鍵、數字鍵等，可以利用這些操作按鍵執行相應的操作。
?▲消防聯動控制器是能夠接收火災報警控制器或其他火災觸發器件發出的火災報警信號，根據設定的控制邏輯發出控制信號，控制各類消防設備實現相應功能的控制設備。

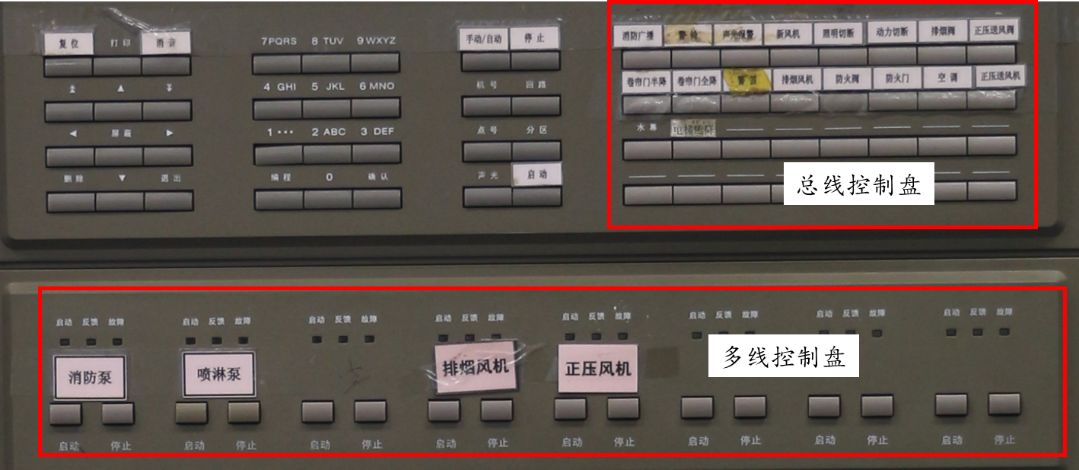

與火災報警控制器相比，消防聯動控制器增加了能夠?qū)崿F(xiàn)控制功能的兩個部分：總線聯動控制盤和手動控制盤，具體見下圖。

1.總線聯動控制盤
我們可以通過消防聯動控制器系統內的菜單啟動或停止總線上連接的設備，但操作比較復雜?？偩€聯動控制盤為總線設備的啟動和停止提供了一種更便捷的方式，可以代替菜單操作。

如上圖所示，總線聯動控制盤上設有多個操作按鍵，每個操作按鍵旁設有啟動指示燈和反饋指示燈。我們可以通過編程的方式將某一部分總線設備操作權賦予某個按鈕。例如，我們可以將同一防火分區內所有非疏散通道上的防火卷簾門的下降操作賦予某個按鈕，當這個按鈕被按下時，啟動指示燈就會點亮，此防火分區內所有非疏散通道上的防火卷簾門都會下降。當消防聯動控制器接收到防火卷簾下降到樓地面的反饋信號后，反饋指示燈就會點亮。

2.手動控制盤
上文論述的總線回路的優點是可以并聯接入多個設備，相應的缺點就是穩定性和可靠性比較低，容易受到干擾。在消防設施中，像風機、水泵這樣極其重要的設備，對穩定性、可靠性的要求非常高，除聯動控制外，還需要將其控制箱（柜）的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，以實現直接手動控制此類重要設備的啟動、停止。

同總線控制盤一樣，手動控制盤上也設有多個操作按鍵，每個操作按鍵旁設有啟動指示燈、故障指示燈和反饋指示燈。不同的是，手動控制盤上的一個按鍵只對應一個關鍵設備。
?●消防實踐中，普遍使用火災報警控制器（聯動型），很少使用單獨的消防聯動控制器。這種設備同時具備了火災報警控制器與消防聯動控制器的功能，有必要搞清楚兩者之間的區別與聯系。

1.火災報警控制器和消防聯動控制器都能夠接收火災報警信號，其含義有何不同？
（1）火災報警控制器可以直接接收來自火災探測器、手動火災報警按鈕的火災報警信號，而消防聯動控制器接收以上信號需要火災報警控制器轉輸。
（2）除火災報警控制器轉輸?shù)膱?bào)警信號之外，消防聯動控制器還可以接收“其他火災觸發器件”的信號，這些信號包括消火栓按鈕、卷簾門落地信號、送風口開啟信號、排煙口開啟信號等?！捌渌馂?zāi)觸發器件”的信號在各自的消防系統中會作為聯動控制觸發信號的組成之一。
（3）集中控制功能的火災報警控制器還可以接收并顯示可燃?xì)怏w報警控制器和電氣火災監控器轉輸?shù)膱?bào)警信息。

2.火災報警控制器和消防聯動控制器都能夠接收故障信號，其含義有何不同？
（1）火災報警控制器可以直接接收來自火災探測器、手動火災報警按鈕的故障信號，可以通過可燃?xì)怏w報警控制器接收來自可燃?xì)怏w報警系統的故障信號，可以通過電氣火災監控器接收來自電氣火災監控系統的故障信號，還可以通過消防聯動控制器接收與消防聯動控制器配接的相關組件的故障信息。
（2）消防聯動控制器只能夠接收與之配接的相關組件的故障信息。

3.火災報警控制器和消防聯動控制器都能夠完成控制功能，其含義有何不同？
（1）火災報警控制器的主要任務是顯示和報警，一般僅提供對聲光警報器的控制。
（2）消防聯動控制器不僅能夠控制聲光警報器，還可以控制其他“自動消防設備”。
